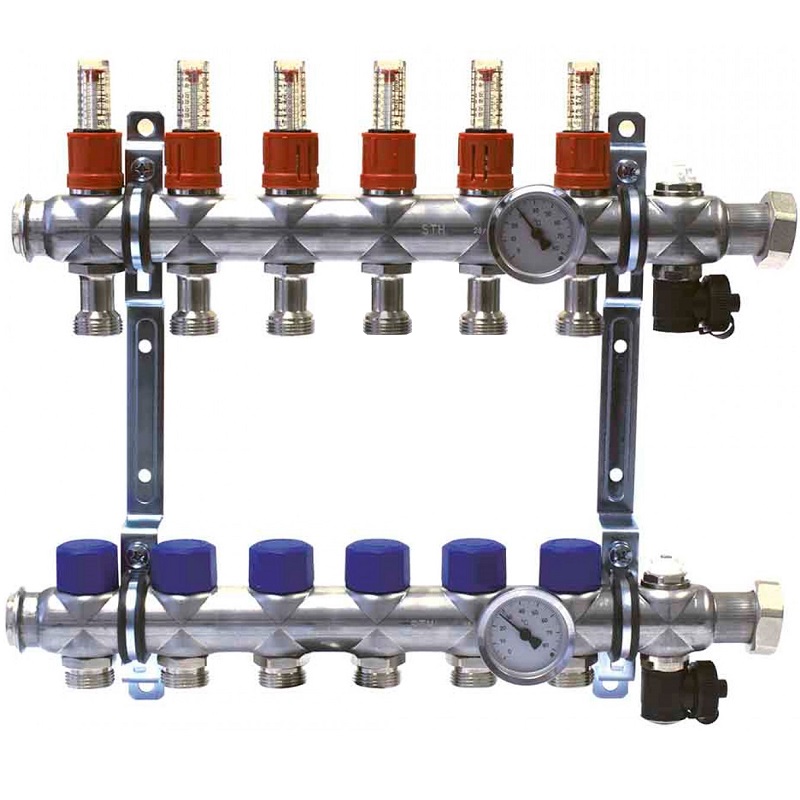

Collecteur de chauffage Orkli par le sol complet en acier inoxydable

Collecteur de chauffage Orkli par le sol complet en acier inoxydable

Équipement de distribution en acier inoxydable avec régulateurs de débit pour réguler et distribuer l'eau aux circuits de chauffage par le sol.
Les équipes de distribution sont composées de :
Collecteurs en acier inoxydable DN32 (1).
Vannes d'arrêt avec raccord ¾” (2).
Vannes thermostatiques dans le circuit de retour (3).
Débitmètres dans le circuit de débit (4).
Thermomètres (5), robinet de remplissage/vidange (6) et vidange manuelle sur les deux branches 7
Supports métalliques 8

Débitmètre réglable
Grâce aux débitmètres intégrés dans la branche de débit, il peut être mesuré et régulé de manière plage de 1 à 5 l/min le débit qui traverse chaque circuit. De cette façon, cela peut être fait équilibrage précis de l’ensemble de l’installation.

Les débitmètres peuvent être verrouillés dans cette position afin qu'ils ne subissent aucune variation du régulation, si nécessaire, il est possible de fermer la route.

Vanne thermostatique
La vanne thermostatique a pour fonction de fermer ou d'ouvrir chaque voie du circuit en fonction de demande, cette valve est constituée d'une poignée en plastique qui facilite les manœuvres manuelles.
de chaque manière. Des têtes thermoélectriques peuvent être intégrées afin d'effectuer des commutations des voies via un signal externe (thermostats).

Collecteurs inox DN32.
Avec vannes d'arrêt (raccord 3/4").
Ils intègrent des vannes thermostatiques dans le circuit de retour et des débitmètres dans le circuit de départ.
Il comprend un thermomètre, un robinet de remplissage/vidange et une vidange manuelle sur les deux branches.
Filetage du rail : 3/4" Eurocône.
Distance entre les pistes 50 mm
Incorpore des supports collecteurs métalliques.
Distance entre les branches : 200 mm

Référence capteur plancher chauffant 2 voies, code EAN SM1002S 8426562014507
Fabriqué en acier inoxydable 1.4301

Inclut le support
Thermomètres : un à l'aller et un au retour
Vannes thermostatiques : Intégrées, une au départ et une au retour
Vanne de purge et aérateur
Régulation : 0,5 - 5 litres/min
Distance entre axes de circuit : 55 mm
Régulation à distance : OUI (nécessite des têtes)
Connexion d'entrée : filetage femelle 1" pour gaz
Raccordement sortie : filetage gaz mâle 3/4 Eurocone
Raccordement à la vanne thermostatique : M30x1,5
Entièrement pré-assemblé
Température nominale de travail 50Cº
Température maximale : 70Cº
Pression de service maximale : 10 BAR
Pression d'essai : 10 bars à 20 Cº
