Collecteur de chauffage Orkli pour le sol complet en inox 5 voies

Collecteur de chauffage Orkli pour le sol complet en inox 5 voies

Débitmètre réglable
Grâce aux débitmètres intégrés dans la branche de débit, il peut être mesuré et régulé de manière
plage de 1 à 5 l/min le débit qui traverse chaque circuit. De cette façon, cela peut être fait
équilibrage précis de l’ensemble de l’installation. Une fois le flux défini par le projet défini, le
Les débitmètres peuvent être verrouillés dans cette position afin qu'ils ne subissent aucune variation du
régulation. Si nécessaire, il est possible de fermer la route.

Vanne thermostatique
La vanne thermostatique a pour fonction de fermer ou d'ouvrir chaque voie du circuit en fonction de
demande, cette vanne est constituée d'une poignée en plastique qui facilite les manœuvres manuelles
de chaque côté, des têtes thermoélectriques peuvent être intégrées afin d'effectuer la commutation
des voies à travers un signal externe (thermostats)

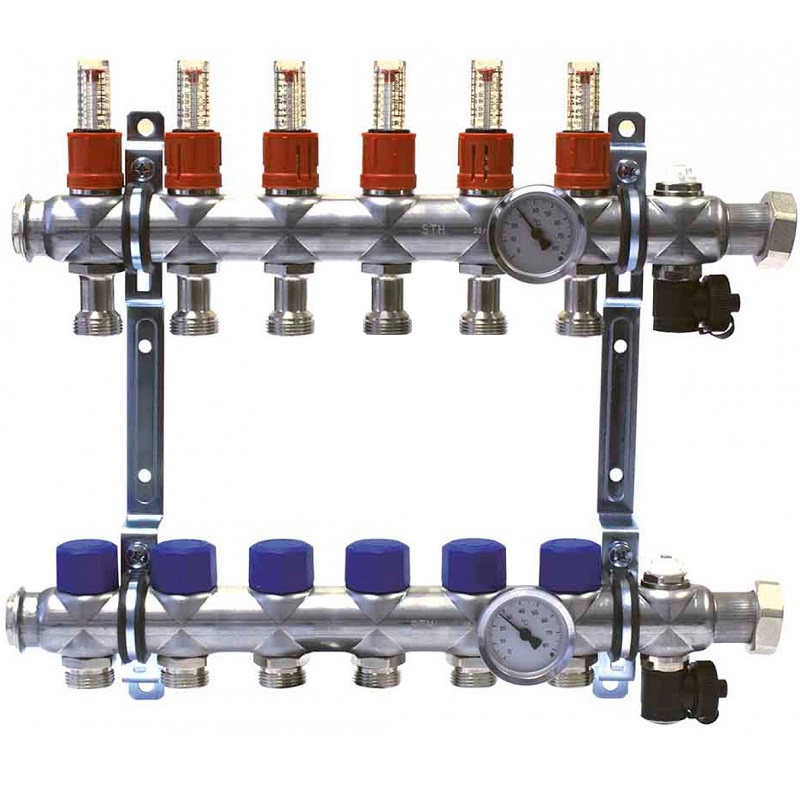

Équipement de distribution en inox avec régulateurs de débit pour réguler et distribuer l'eau vers les circuits de chauffage par le sol,

Les équipes de distribution sont composées de:
Collecteurs en acier inoxydable DN32 (1).
Vannes d'arrêt avec raccord ¾” (2).
Vannes thermostatiques dans le circuit de retour (3).
Débitmètres dans le circuit de débit (4).
Thermomètres (5), robinet de remplissage/vidange (6) et vidange manuelle sur les deux branches (7).
Supports métalliques (8)
Pression maximale de service : 4 bars
Température de fonctionnement : 0-70 ºC
Raccordement sortie rail: ¾” Eurocono
Pression de débit : 0-5 l/min
KV (Débitmètre) : 1,1 m3 /h
KV (girouette thermostatique) : 2,56 m3 /h
Raccord thermostatique : M30X1,5
